产品描述
概述
AIS 具有识别船只、协助追踪目标、简化信息交流和提供其它辅助信息以避免碰撞发生等功能。
AIS 船舶信息采集功能，顾名思义，是利用 AIS 系统对船舶信息的采集，通过 4G 传输到指定的云服务器，通信协议为 MQTT 协议，或采用串口输出。
AIS 信息发送，默认发送 MSG 21 报文，支持虚拟航标、可以扩展 MSG 6、MSG8报文。

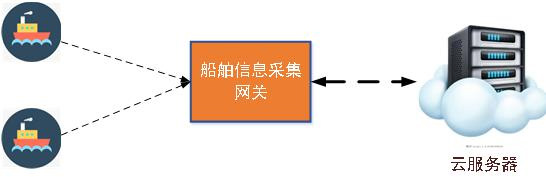

系统架构如下：
设备技术参数：
功能特点
采用专用 AIS 处理器 SoC 芯片 ，工作模式：FATDMA、RATDMA；
模块集成全功能 AIS 收、或收发信道机
支持高低发射功率 2W/5W/12.5W ，默认 5W，发送周期默认 3 分钟，可设置。满足低至-116dBm 超高灵敏度接收要求
适配 I/II/III 型 AIS 航标技术要求和需求
支持自动接收、处理其它船只或 VTS 岸站的 AIS 信息
可解析出位置、航向、航速等信息，按照 AIS 电文的标准格式进行封装
AIS 具有识别船只、协助追踪目标、简化信息交流和提供其它辅助信息以避免碰撞发生等功能。
AIS 船舶信息采集功能，顾名思义，是利用 AIS 系统对船舶信息的采集，通过 4G 传输到指定的云服务器，通信协议为 MQTT 协议，或采用串口输出。
AIS 信息发送，默认发送 MSG 21 报文，支持虚拟航标、可以扩展 MSG 6、MSG8报文。
系统架构如下：
设备技术参数：
| 常规参数 | |
| 供电范围 | 12-24V.可接太阳能供电，供电要求可持续输出 2A电流 |
| 通讯接口 | RS232（RS485）串口 ，默认 115200bps |
| 定位方式 | GPS和北斗定位，定位精度 3-5 米 |
| 定位时间 | <40S(空旷、冷启动) |
| 工作温度 | -20℃-85℃ |
| 防护等级 | IP66(不带指示灯版本)，带指示灯版本不防水。 |
| 通讯方式 | 支持 4G，实现设备远程管理，如：开关机、运行状态、远程 |
| (可选) | 升级 |
| AIS 参数 | |
| AIS 频段 | 156.025 ~ 162.025MHz |
| 默认：AIS1 161.975MHz，AIS2 162.025MHz | |
| 频率稳定度 ≤ 土 2.5ppm | |
| 调制方式 | GMSK/FM |
| AIS接收灵敏度 | ≤-116dBm（@12Db SINAD） |
| 同频抑制 | 0~-10Db |
| 邻道选择性 | ≥70Db |
| 杂散选择性 | ≥70Db |
| 互调响应 | ≥65Db |
| 阻塞 | ≥90dBm |
| AIS频率误差 | ≤±0.5KHz |
| AIS发射杂散 | ≤0.25Uw |
| AIS功耗 | 接收状态，待机 200mA,关闭接收，开启发送，待机 60mA. |
| AIS发射功率 | 2W/5W/12.5W ，默认 5W |
| 4G参数（可选功能） | |
| 4G制式 | 全网通 |
| SIM卡 | 内置 |
| •LTE CAT4 | |
| 数据传输 | - 上行最大速率：50Mbps, |
| - 下行最大速率：150Mbps | |
| 待机功耗 | 0.5W |
| 发送功耗 | 瞬间最大 8W |
| 通信协议 | MQTT |
功能特点
采用专用 AIS 处理器 SoC 芯片 ，工作模式：FATDMA、RATDMA；
模块集成全功能 AIS 收、或收发信道机
支持高低发射功率 2W/5W/12.5W ，默认 5W，发送周期默认 3 分钟，可设置。满足低至-116dBm 超高灵敏度接收要求
适配 I/II/III 型 AIS 航标技术要求和需求
支持自动接收、处理其它船只或 VTS 岸站的 AIS 信息
可解析出位置、航向、航速等信息，按照 AIS 电文的标准格式进行封装
能够接收 NMEA0183 标准格式的 AIS 信号，符合 IEC 60945、IEC 61162-1、
IEC 61162-2、IEC 62287-1、IEC 62320-2 以及 ITU-R M1371-5 等标准
集成 4G 全网通通信模组，将采集到的 AIS 报文通过 MQTT 协议传输到云端
适用于通用船舶通导、岸基便携式基站、内河及海上航标、海上作业平台、海上浮标、智慧渔场、海上风电设备以及桥梁碰撞预警设备等。
产品型号
| 型号 | 发送功率 | 通信接口 | 供电 | 功能描述 | 收、发 |
| PQ-AIS-402 | 232 串口 | 12V | 采集 AIS 信息，通过串口输出 | 单接收 | |
| PQ-AIS-403 | 4G、232 串口、RJ45 | 12V | 采集 AIS 信息，通过4G 和 RJ45 输出 | 单接收 | |
| PQ-AIS-404 | 5W | 12V | AIS 航标，支持发送自身位置和虚拟航标< | 单发送 | |
| PQ-AIS-405 | 1-12.5W | 232 串口 | 12V | AIS 航标，支持发送自身位置和虚拟航标 | 单发送 |
| PQ-AIS-406 | 5W | 232 串口 | 12V | 采集 AIS 信息，通过串口输出，支持发送自身位置和虚拟航标 | 支持收、发 |
| PQ-AIS-407 | 5W | 4G和232串口、RJ45 | 12V | 采集 AIS 信息，通过4G 和 RJ45 输出，支持发送自身位置和虚 | 支持收发 |
通信方式：
4G 模式：可选的 4G 通信功能，将采集到的船舶数据通过 MQTT 协议上传到指定的服务器。
串口模式：RS232（485）串口输出 AIS 报文数据。
网口模式:可适配网口模块，需要额外适配串口服务器。
典型用法
利用工具或命令设置虚拟、实体航标，周期性发送虚拟航标信息发送短报文
读取船舶、基站等 AIS 信息，通过串口输出
读取船舶、基站等 AIS 信息，通过 4G 上传云服务器。
提供友好的 PC 短工具，可灵活的设置 AIS 实体航标、虚拟航标，最多可以同时支持 50 个虚拟航标发射。
7. 设备清单

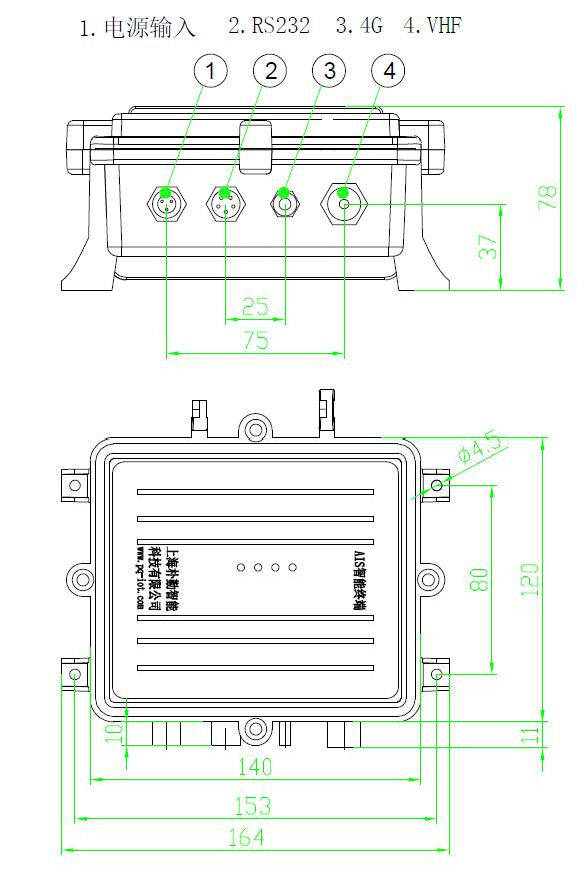

产品结构图典型用法
利用工具或命令设置虚拟、实体航标，周期性发送虚拟航标信息发送短报文
读取船舶、基站等 AIS 信息，通过串口输出
读取船舶、基站等 AIS 信息，通过 4G 上传云服务器。
提供友好的 PC 短工具，可灵活的设置 AIS 实体航标、虚拟航标，最多可以同时支持 50 个虚拟航标发射。
7. 设备清单
| 设备 | 参数 | 接口 |
| AIS 网关 | 参照产品型号，选择适合产品 | M 头母(SL16) |
| VHF 天线 | 默认十米，M 公头，玻璃钢天线 1.2 米 | M 头公(SL16) |
| 4G 天线（可选） | SMA 接口，默认吸盘天线 3 米，可选棒状天线 | SMA 母 |
| GPS 天线（可选） | SMA 接口，支持北斗，默认吸盘天线 3 米 | SMA 母 |
| 电源转接线 | 航空插头 | 3P 航空插头 |
| 串口转接线 | 航空插头 | 5P 航空插头 |
