产品描述
产品概述
微气象站 PQ-QX-601 是一个结构紧凑、高精度的传感器，提供六个气象参数，PQ-QX-601 可测量风速、风向、大气温度、相对湿度、大气压力和雨量。传感器采用 IP66 级外壳， PQ-QX-601 采用 8~30 伏直流电供电并配有 6 针的 M16 连接器供安装。
引用标准
GB/T 17626.2-2006《电磁兼容、试验和测量技术:静电放电抗扰度试验》
GB/T 17626.4-2008《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》
GB/T 17626.5-2008《电磁兼容试验和测量技术浪涌 (冲击) 抗扰度试验》
GB/T 17626.3-2006《电磁兼容试验和测量技术射频电磁场抗扰度试验》
GB/T 2423.1-2008《电工电子产品环境试验第 2 部分：试验方法试验 A：低温》
GB/T 2423.2-2008《电工电子产品环境试验第 2 部分：试验方法试验 B：高温》
GB/T 2423.17-2008《电工电子产品环境试验第 2 部分:试验方法试验 Ka：盐雾》
EN 60204-1(1997) 《机械安全.机械的电气设备.第 1 部分：一般要求》
EN 60529：1991 《外壳防护等级》
静电放电 GB/T 17626.2-2006
+/-8kV (接触放电) ，+/-15kV（空中放电）
辐射 RF 干扰 GB/T 17626.3-2006
80—1000MHz 扫掠频率：10V/m，80%AM, 每 3 秒采样时间内增加 1%
1.4—2.0GHz 扫掠频率：3V/m，80%AM,每 3 秒采样时间内增加 1% 瞬变脉冲 GB/T 17626.4-2008
+/-3kV 24V DC 电源端口 5/50ns Tr/TD, 5kHz 重复率浪涌 GB/T 17626.5-2008
24V DC 电源+/-3kV 混线 +/-3kV 线路接地。相角：异步 1.2/50μs Tr/Td, 60s 事件时间
环境测试及国际标准
干热寒冷 EN 60068-2-2 & EN 60068-2-1
热应力 EN 60068-2-14
固定湿度(10 天) EN 60068-2-78
循环湿度(6 天) EN 60068-2-3
日照辐射 EN 60068-2-5
安全标准 UL61010
大雾 DEF STAN 00-35 Test CL26
降雨 DEF STAN 00-35 Test CL27
冰雹 EN 61215
冰冻 MIL-STD-810G、 521.3 冰冻/冻雨测试方式、流程—积冰
技术参数及要求
2.1 环境要求
工作温度：-40℃～+85℃
储存温度：-50℃～+85℃
工作湿度：0-100%
海拔高度：0～4000m
2.2 功能描述
型号：PQ-QX-601
类型：微气象站
外壳材质：工程塑料
供电电源：8~30VDC
重量：0.82kg
工作电流：18mA@12V/10mA@24V
输出信号类型：RS-485
防护等级：IP66
参数设置：可通过配置软件进行波特率、输出方式等参数配置。
风速
测量范围：0～50m/s（0~75m/s 可选）
耐受风速：80m/s（30 分钟）
分辨率：风速 0. 1m/s
精度：风速：±0.2m/s (0-10m/s)、±2% (>10m/s)
风向
测量范围： 0~360°
分辨率： 1°
精度：±1°
空气温度
测量范围：-40~+85℃
分辨率：0.1℃
精度：±0.2℃
空气相对湿度
测量范围：0-100%(0~80℃)
分辨率：1%
精度：±2%RH
气压
测量范围：200-1200hPa
分辨率：0.1 hPa
精度：±0.5 hPa（-10℃~50℃）
雨强
测量范围：0-24mm/min
分辨率：0.1mm/min
精度：0.5mm/min
降雨量
测量范围：0-2048mm
精度：0.5mm
累计：2048mm（出厂为 0mm，检测有雨时开始累加，累加到 2048mm，雨量清零，再次测量累加，以此类推。计算降雨量时，如果需要计算 1 分钟的降雨量，则用该分钟的降雨量数值减去上一分钟的降雨量数值；如果需要计算一小时的降雨量，则用该小时的降雨量数值减去上一小时的降雨量数值，以此类推。）
2.3 RS-485 协议
2.3.1 波特率：视具体应用环境可设（默认出厂为 9600bps）；数据位： 8；校验位：
None； 停止位：1
2.3.2 通讯协议：支持广播和问答，问答可以用 ASCII 或者标准 Modbus。广播输出的协议格式同 ASCII 问答。
广播或 ASCII 问答输出格式如下：
<#> <空格> <风速 ><空格>< 风向 ><空格> <内部温度 ><空格>< 气压 > <空格> < 环境温度 > <空格> <湿度 ><空格><雨强 > <空格><降雨量 > <空格>CE*<校验和的 ASCII 编码><#>
备注：< >,如果没有说明均表示 ASCII 字符。校验方式：返回数据，从 0 开始计位，共返回 51 位数据，从第 1 位到第 46 位数据的总加异或计算，即#*之间的所有位包括空格进行异或校验。
<风速>： 如 12.1, 表示风速 12.1m/s
<风向>： 如 356，表示风向 356 度
<内部温度>: 如+21.0，表示内部温度 21.0℃，用于加热控制
<气压>: 如 1001.5，表示气压 1001.5 hPa
<环境温度>: 如+18.3，表示温度 18.3℃
<湿度>: 如 20，表示温度 20%
<雨强>： 如 02.1, 表示瞬时降雨强度 2.1mm/min
<降雨量>： 如 0010.3, 表示累计降雨量 10.3mm
例如：要发送的 ASCII 字符串：# 12.1 356 +21.0 1001.5 +18.3 20 02.1 0010.3 CE*1B#，实际传送的数据流为：23 20 31 32 2E 31 20 33 35 36 20 2B 32 31 2E 30 20 31 30 30 31 2E 35 20 2B 31 38 2E 33 20 32 30 20 30 32 2E 31 20 30 30 31 30 2E 33 20 43 45 2A 31 42 23。
（1）广播和问答模式切换：
问答模式：<ID>TT00000<CR>
问答模式回复：!<ID>TT00000
广播模式：<ID>TT0000X<CR>
广播模式回复：!<ID>TT0000X

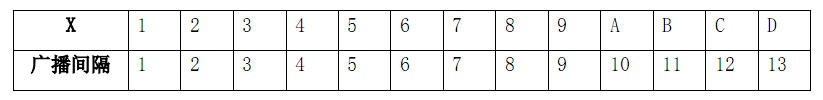

X:表示循环广播次数的参数，单位秒
<CR>：是回车符，实际传送的数据流为十六进制表示 0D。ID 为设备 ID 号，长度两位，如果设备 ID 为 0 时需要改成问答模式，则发命令 00TT00000<CR>,十六进制为 30 30 54 54 30 30 30 30 30 0D
（2）问答模式数据读取命令
读取命令：<ID>TR00000<CR>，当设备 ID 为 1 时，发送 01TR00000<CR>，十六进制为30 31 54 52 30 30 30 30 30 0D

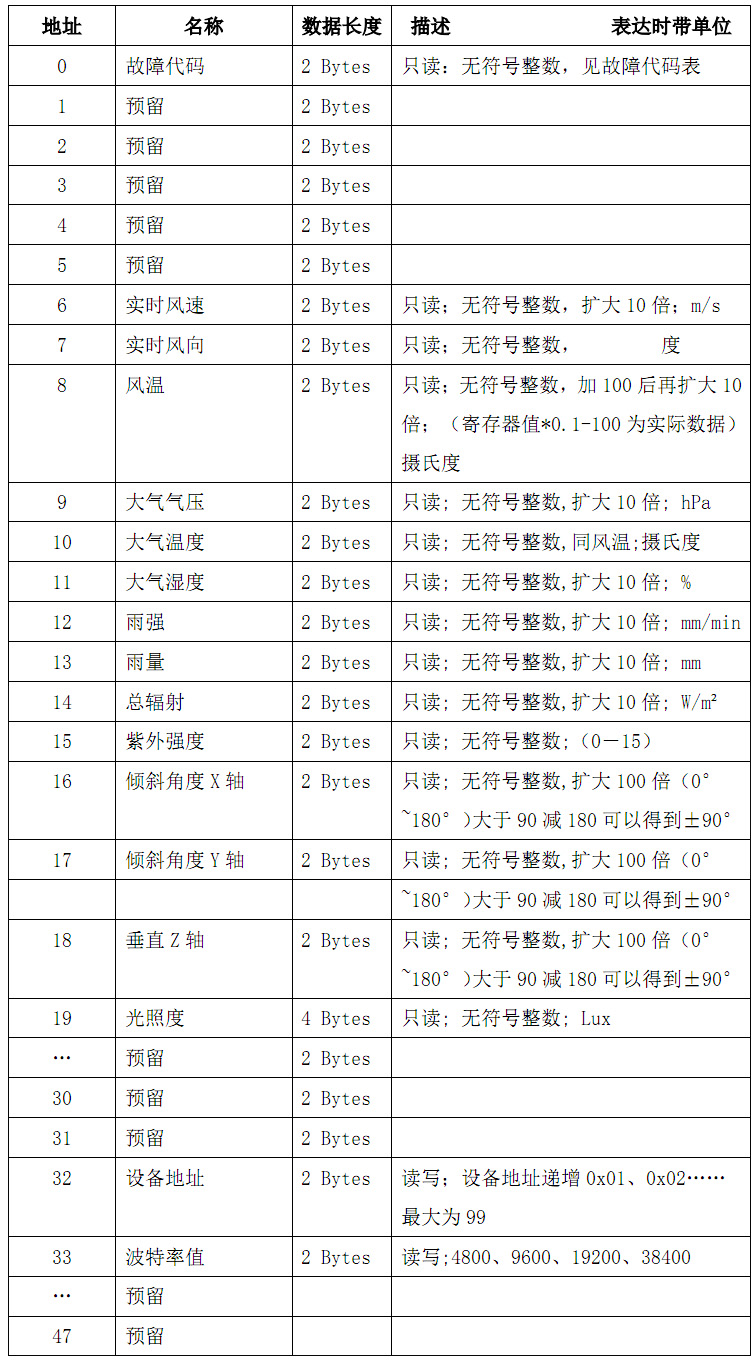

（3）Modbus 数据读取
示例：访问从6号寄存器开始的 8个寄存器，发送 01 03 00 06 00 08 A4 0D，
返回01 03 10 00 00 00 00 04 CA 27 EF 04 D4 01 03 00 00 00 00 20 E6
数据解析：
00 00 风速0/10.0 = 0
00 00 风向0
04 CA 十进制1226 风温 =1226*0.1-100 = 22.6
27 EF 十进制10223， 气压=10223/10.0=1022.3hPa
04 D4 十进制1236, 环境温度= 1236*0.1-100 =23.6
01 03 十进制259， 大气湿度=259/10.0 = 25.9
00 00 雨强0/10.0 = 0
00 00 雨量0/10.0 = 0
20 E6 CRC

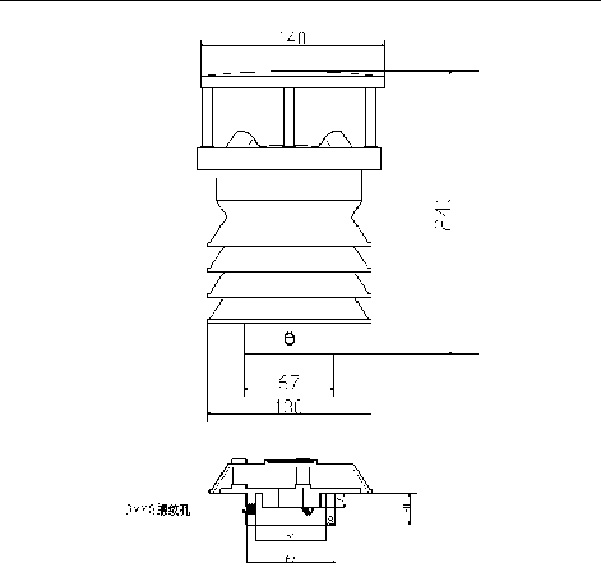

2.4 设备尺寸
2.5 接口要求

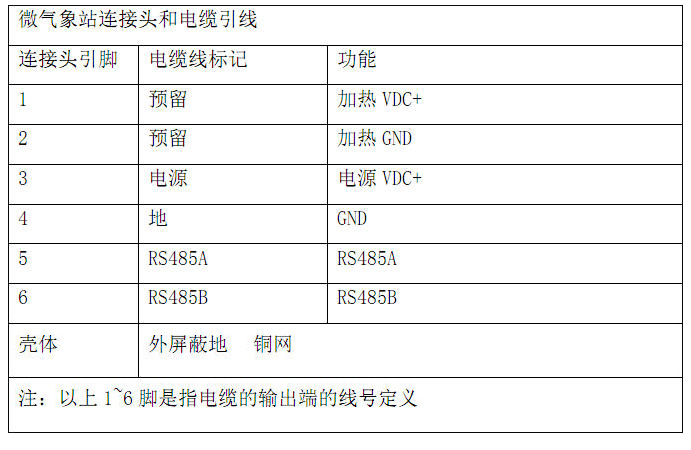

电缆接口：电缆采用航空插头与微气象站本体连接，接口定义如下表
注：以上 1~6 脚是指电缆的输出端的线号定义

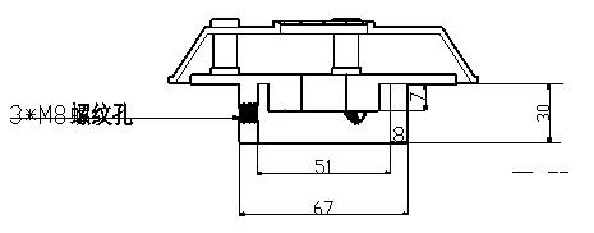

安装接口：安装于直径为 50mm 的气象桅杆上，用 3 枚紧定螺钉固定，安装固定底座采用高规格铝合金制造，紧定螺钉材质为不锈钢，尺寸 M8*15，安装支架尺寸图如下：

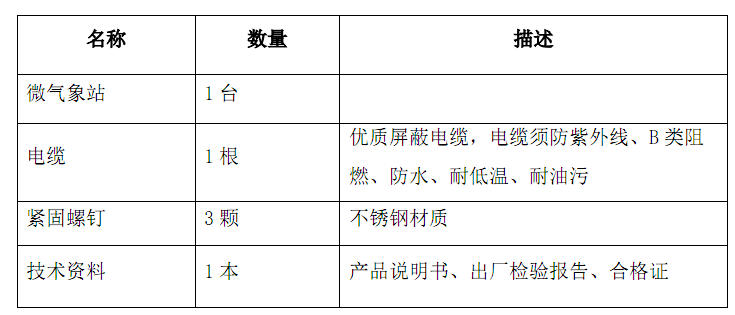

3. 供货范围
产品安装
微气象站 PQ-QX-601 可以安装在竖立的桅杆上, 在首次安装时进行校准。
4.1 安装：
将桅杆中的航空插头电缆与传感器连接并固定。 取下螺丝并将 PQ-QX-601 插入桅杆中。 校准微气象站直到箭头指向北方。 拧紧固定螺丝（已提供）。
4.2 校准：
为帮助校准，在传感器的中部有一个箭头和字母“N”。应通过将箭头指向正北方向
来校准 PQ-QX-601。
风向可以参照正北（地理子午线），也可以参照磁北（可通过磁罗盘读取）。
包装、标识、运输方式
5.1 包装
微气象站运输时应无震动，固定在适当的支架上，其包装应符合防潮、防震、长期
运输、长期储存的要求。供货部件与技术资料分别独立包装。
5.2 标识
产品标识：
产品名称、型号、性能参数、出厂日期、出厂编号及生产厂家等；
方向标识；
包装箱标识：
产品名称、型号规格、数量；
产品标准编号；
每箱的净重及毛重；
标明防潮、不准倒置、轻放等字样。
5.3 运输
在运输过程中，产品不得受剧烈机械冲撞、曝晒、雨淋、不得倒置。
在装卸过程中，产品应轻搬轻放，严防摔掷翻滚、重压。
技术支持与服务
对客户提出的培训、安装支持、故障发生后等服务需求，公司在工作日 12 小时
以内做出反应，为客户提供售后服务。
